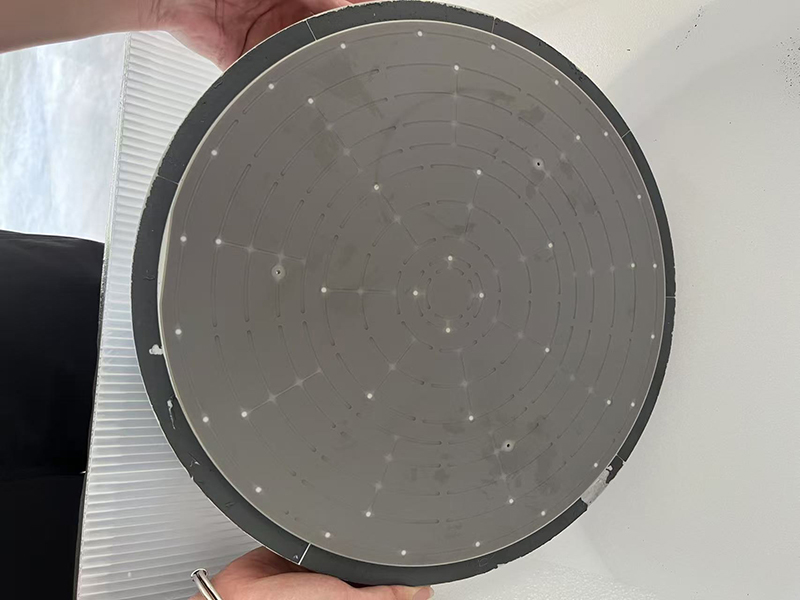

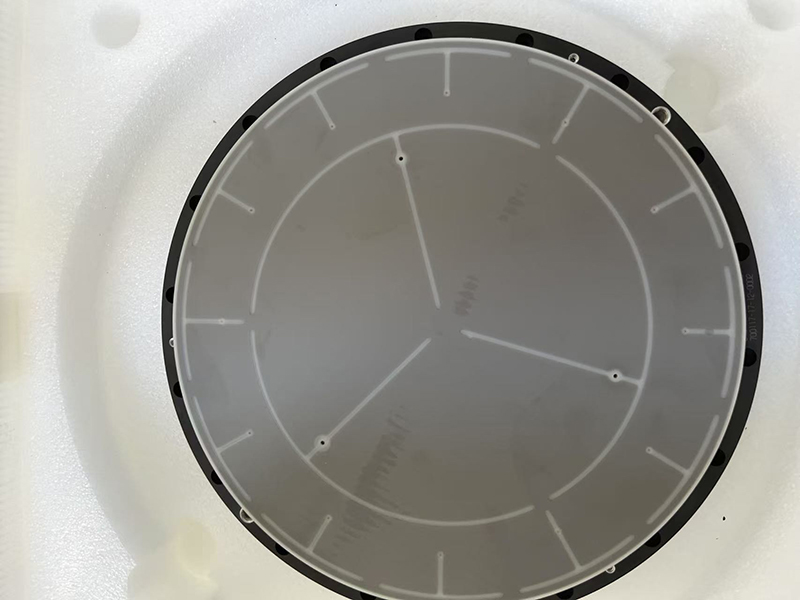

Le Chuck électrostatique ESC est un dispositif de serrage de plaquette de noyau dans le domaine de la fabrication de semi-conducteurs, avec l'adsorption électrostatique comme principe fondamental. Il forme un champ électrostatique en appliquant une haute tension et réalise la fixation sans contact des plaques par la force de Coulomb ou la force de Johnson-Rahbek, servant de composant clé indispensable dans les processus sous vide tels que la gravure au plasma, l'implantation d'ions et le dépôt de films minces.
Ce produit est adapté aux environnements de processus difficiles, y compris les conditions non magnétiques et le vide ultra-élevé de 10 ⁻⁵ Pa et au-dessous, et peut adsorber stablement divers matériaux diélectriques tels que des plaques, du saphir et du verre. Il prend en charge des conceptions personnalisées d'électrodes bipolaires, multipolaires et interdigitées, avec la précision globale de la planéité de la surface d'adsorption atteignant 1 μm et le parallélisme supérieur à 5 μm. La force d'adsorption est ≥10N sous la tension d'adsorption standard, et la force d'adsorption résiduelle reste supérieure à 60% pendant 24 heures, permettant le maintien d'un effet de serrage stable pendant une période prolongée.
En termes de structure et de performance, le mandrin électrostatique ESC est revêtu de films céramiques à haute conductivité thermique tels que le nitrure d'aluminium et le nitrure de silicium, qui combinent une excellente résistance à la corrosion au plasma et une résistance mécanique. Certains produits haut de gamme intègrent des électrodes de contrôle de température multi-zones et un système de refroidissement à l'hélium arrière pour obtenir une régulation précise et uniforme de la température de la plaquette, évitant la déformation de la plaquette ou le dépôt inégal de film mince causé par la contrainte thermique. Pendant ce temps, sa force d'adsorption est répartie uniformement sans points de contrainte locaux, ce qui peut protéger efficacement l'intégrité de surface des matériaux fragiles tels que les plaques ultrafines et les composants optiques de précision, et éliminer les rayures et les problèmes de déformation causés par le serrage mécanique.
Actuellement, le Chuck électrostatique ESC est devenu un composant central des équipements de fabrication de circuits intégrés à grande échelle et est largement utilisé dans des processus tels que la métrologie de plaquettes, la lithographie de faisceau d'électrons et l'emballage de puces semi-conducteurs. De plus, les paramètres tels que le nombre d'électrodes, les spécifications de planéité et les dimensions globales peuvent être conçus sur mesure en fonction des exigences du processus, en s'adaptant aux scénarios de traitement de plaques avec différentes spécifications telles que 8 pouces et 12 pouces.
